上一期，上海华钢阀门厂家主要介绍了Q系列的电动执行器优势以及详解，那本期我们将对电动阀门如何进行调试做一个讲解。
众所周知，电动阀门是由电动头以及阀门进行上下组装搭配，通过电动执行器.控制阀门,从而实现阀门的开和关。但是装上后不一定是刚刚开关到位。因此，电动阀门出厂之前一定要进行调试。
允许阀门电动执行器任意位置安装,但必须注意电机尽量呈水平位置,电器箱按键对应,如果不一致立即按停止键,切断三相电源,调换三相电源中的任意二相。

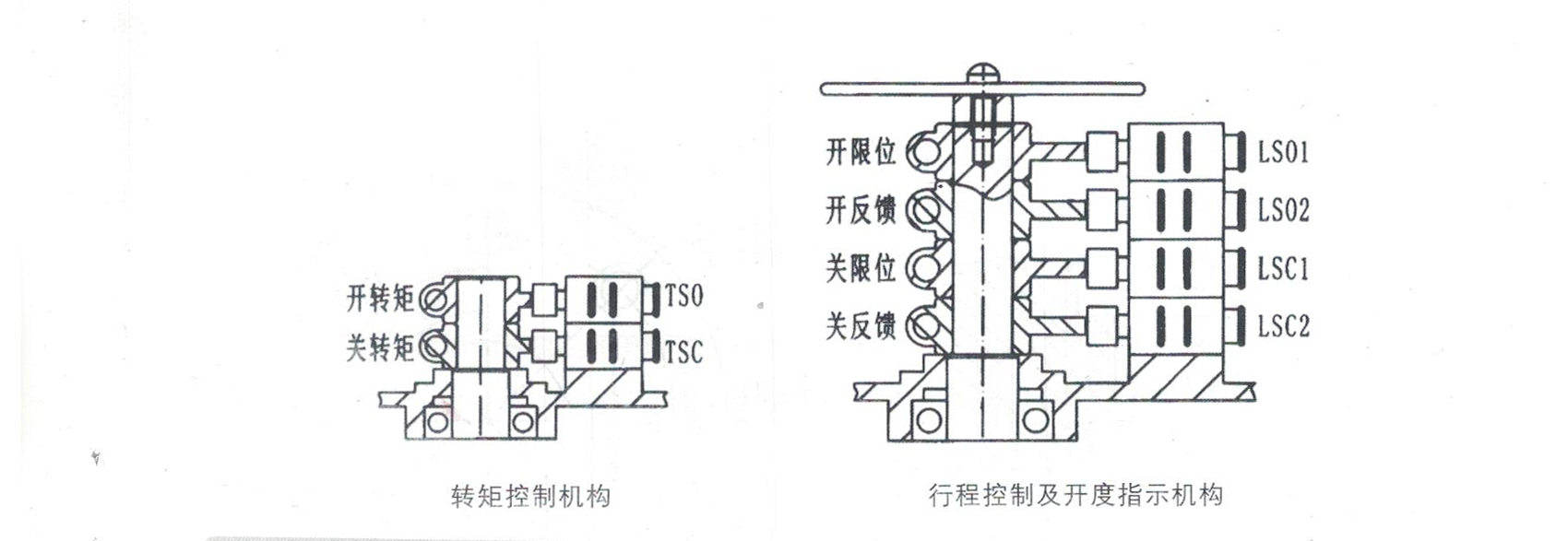

1、转动手轮使阀门“全关”,松开输出轴上的螺钉,顺时针转动关向凸轮,使其刚好压动关向微动开关再拧紧螺钉。
2、转动手轮使阀门“全开”,松开输出轴上的螺钉,逆时针转动开向凸轮,使其刚好压动开向微动开关,再拧紧螺钉。
3、手动或电动开、关阀门,检查阀门开启或关闭是否符合要求,如果不符合要求,按上述步骤微调,直至符合要求为止。
调整的目的是把阀门的开关件(碟板、阀球等)限制在其工作行程(一般是90°)内,使其不能随意转动。

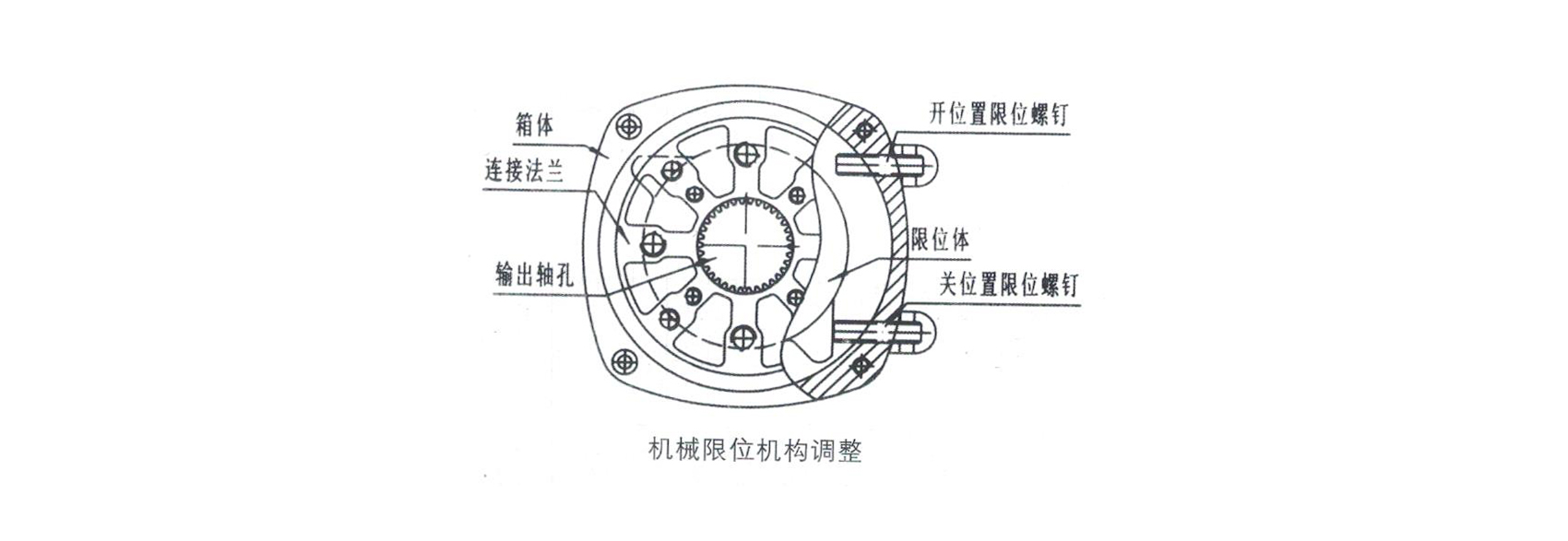

1、使阀门处于“全关”位置,螺钉与限位体的位置如图所示,旋进关位置的机械限位螺钉至螺钉的顶部接触到限位体上,然后再把螺钉退回1-2圈再把锁止螺母拧紧。
2、使阀门处于“全开”位置,按上述方法调整开位置的机械限位螺钉。
转矩控制机构在出厂时已经调至产品铭牌上的最大输出转矩,用户一般不作调整。
以上就是，电动阀门电动执行器关于行程控制机构、机械限位机构、转矩控制机构以及一些接线注意事项，了解了这些，相信很多客户也能自行进行调试，避免影响交期，更加便携高效。
