阀门之中闸阀、截止阀、蝶阀、球阀最为常见，但是其产品质量的好坏，核验的方法却是大家一直头疼的问题，本期我们将结合上海阀门厂家——华钢阀门自身的蝶阀试验规程进行分条解析，让大家更好的了解规范的蝶阀标准和检验系统，更安全的选购阀门。

一、静压寿命试验的常规定义

静压寿命试验的定义：在试验室条件下，阀门在受介质压力作用时，进行从全开到全关的循环操作的试验。

静压寿命试验次数：阀门进行静压寿命试验，能保持标准要求性能的开关循环总次数。

二、试验要求

1)需进行静压寿命试验的蝶阀应是密封型的，蝶阀的性能应符合GB/T 13927的要求。

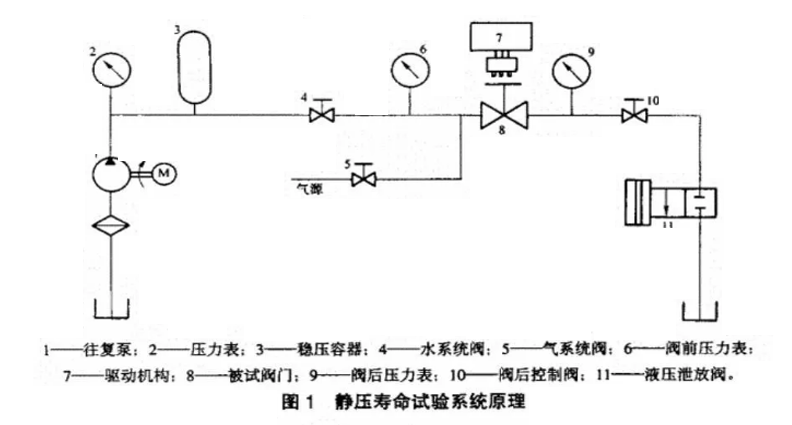

2)静压寿命试验的试验系统原理图如图所示。

3)试验介质为常温水。若需用空气作试验介质，应按阀门的额定压差控制试验时的开启压差。

4)无论蝶阀是采用何种方式操作的，进行静压寿命试验时，其所配带的操作装置应与阀门一同进行启闭循环试验。手柄(轮)直接带动或由蜗轮减速机构带动的手动操作蝶阀，应用寿命试验机的驱动机构带动蝶阀的手柄(轮)或蜗轮减速机构的手轮;由电动、液动、气动或其他电液气联动装置驱动的蝶阀，应用其所配带的操作驱动装置带动蝶阀进行启闭循环试验。

5)静压寿命试验时，从全关保持密封位置为起点，阀门的开度应达到其实际开度的90%以上。

6)静压寿命试验时，从开启位置到关闭的过程，体腔内应充满介质并带压，介质压力为90%～100%的阀门公称压力;到达关闭位置后，蝶阀的出口侧应将介质压力释放。蝶阀在试验介质的压差条件下开启。蝶阀有额定压差要求时，试验时应以额定压差为试验压差。

7)由行程位置控制关闭密封的蝶阀，试验时控制关闭位置;靠力矩关闭密封的蝶阀，试验时应按以蝶阀试验测量得到的最大启闭力矩操作，应在每次启闭时均能保持蝶阀的密封，但操作力矩不得超过一人用蝶阀所配带的操作手轮所能产生的力矩或产品标准规定的操作力矩。

8)行程位置的重复偏差应小于1°;操作力矩重复偏差应小于±5%。

9)静压寿命试验过程中，应根据密封副配对材料的特性，每启闭循环200～500次，进行一次密封性能和操作力矩的检查。密封性能合格后，继续试验;手动操作的蝶阀，若操作力矩有变化可予以调整，用其他操作机构操作的蝶阀，不能予以调整。

10)若蝶阀有安装位置要求时，应以要求的安装位置安装。并以阀门要求的流向安装，没有流向要求时，任意方向安装。

11)静压寿命试验次数的记录，应通过寿命试验机或电动、液动、气动或其他电液气联动装置驱动的行程开关所提供的信号，采用电磁计数器记录。

以上便是蝶阀静压寿命试验的常规定义及系统原理，那针对其试验的方法以及检验的次数，我们将在下期专题中为大家继续讲解。
