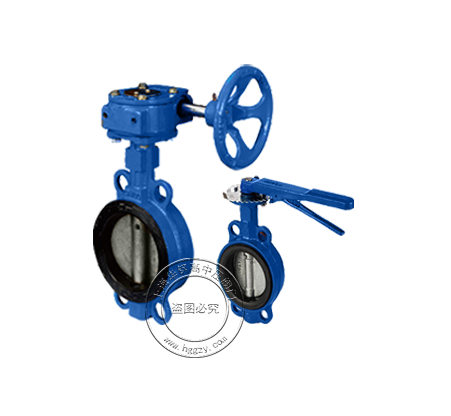

对夹式蝶阀

产品简介：

对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到最大开度。对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

工作介质：水、气、油

工作温度：0°C~200°C（应密封件不同而定）

主体材料：球墨铸铁

公称压力：1.0~1.6MPA

试验标准：GB/T13927、JB/T 9092

详细介绍
下载文档

性能特点 Property and Features

1、设计新颖、合理、结构独特，重量轻。启闭迅速。
2、操作力矩小、方便、省力灵巧。
3、伸缩蝶阀除了能作调节和节流作用，补偿管道误差所产生的热胀冷缩功能外，还能为安装更换，维修管道提供方便。
4、密封件可以更换，密封性能可达到双向密封零泄漏。
5、密封材料耐老化，耐腐蚀，使用寿命长等特点。

主要技术参数 Main Technical Parameters

公称压力	公称通径	适用温度	适用介质	法兰标准	试验标准
1.0~1.6MPa	50~1000mm	0~200°C	水、气、油	GB/T 17241.6 JB/T 79.1	GB/T 13927 JB/T 9092

主要零部件材料 Main Parts and Components

零件名称	材料(D71/371X-10/16)	材料(D71/371X-16Q)
阀体	灰铸铁	球磨铸铁
蝶板	电镀球墨铸铁或不锈钢、铜合金	电镀球墨铸铁或不锈钢、铜合金
阀杆	碳钢、不锈钢	碳钢、不锈钢
衬套	润滑铜合金	润滑铜合金

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200	250	300
L	42	44.7	45.2	52.1	54.4	55.8	60.6	65.6	76.9
H	273	338	350	390	465	523	650	770	883

DN	350	400	450	500	600	700	800	900	1000
L	76.9	86.5	105	131.8	152	163	188	203	216
H	267	309	328	631	459	520	591	656	721
