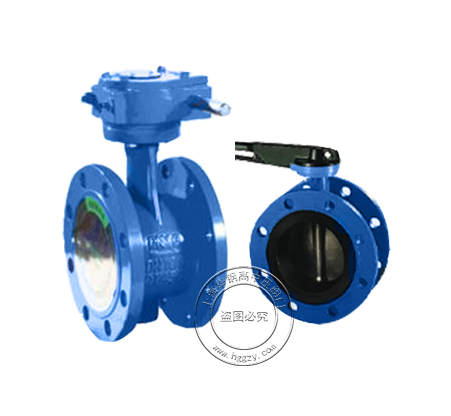

法兰式蝶阀

产品简介：

法兰式软密封蝶阀设计结构新颖，整体尺寸小，重量轻；蝶板采用双偏心，启闭迅速，操作轻便省力；蝶板与密封圈间无滑动摩擦，密封面耐磨损，使用寿命长，密封可靠，易调整。

工作介质：水、气、油

工作温度：0°C~200°C（应密封件不同而定）

主体材料：球墨铸铁

公称压力：1.0~1.6MPA

试验标准：GB/T13927、JB/T 9092

  • 详细介绍
  • 下载文档

性能特点 Property and Features

1、设计结构新颖，整体尺寸小，重量轻。
2、蝶板采用双偏心，启闭迅速，操作轻便省力。
3、蝶板与密封圈间无滑动摩擦，密封面耐磨损，使用寿命长，密封可靠，易调整。

主要技术参数 Main Technical Parameters

公称压力 公称通径 适用温度 适用介质 法兰标准 试验标准
1.0~1.6MPa 50~1200mm 0~200°C 水、气、
油		 GB/T 17241.6
JB/T 79.1
 GB/T 13927
JB/T 9092

主要零部件材料 Main Parts and Components

零件名称 材料(Dz41X) 材料(Dz341X)
阀体 灰铸铁 球磨铸铁
蝶板 电镀球墨铸铁或不锈钢、铜合金 电镀球墨铸铁或不锈钢、铜合金
阀杆 碳钢、不锈钢 碳钢、不锈钢
衬套 润滑铜合金 润滑铜合金

主要外形尺寸 Main Dimensions

DN 50 65 80 100 125 150 200 250 300
L 108 112 114 127 140 140 152 165 178
H 140 160 190 210 240 265 320 375 440
DN 350 400 450 500 600 700 800 900 1000
L 190 216 222 229 267 292 318 330 410
H 490 540 595 645 755 860 975 1075 1175
