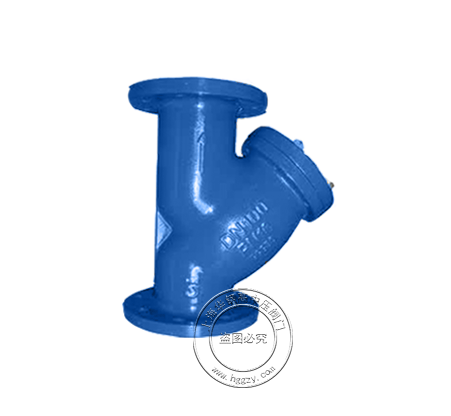

Y型过滤器

产品简介：

Y型过滤器、Y型伸缩过滤器，是使用水力控制阀及精密的易堵塞的机械产品所必须具有的过滤设备、通常安装于水力控制阀等设备的进口端，防止颗粒性杂质进入通道，造成堵塞，使阀门或其他设备失灵而不能正常使用。Y型过滤器的结构简单，流阻小，可在线排除污物而不需拆除。Y型拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点，可根据需要设置滤网目数。

工作介质：水及弱腐蚀性液体

工作温度：0°C~80°C

主体材料：球墨铸铁

公称压力：1.0~1.6MPA

试验标准：GB/T 13927 AP1598

详细介绍
下载文档

性能特点 Property and Features

1、设计结构新颖，整体尺寸小，重量轻。

2、装拆方便，流阻小，可在线排除污染物而不需拆除。

主要技术参数 Main Technical Parameters

公称压力	公称通径	适用温度	适用介质	法兰标准	试验标准
1.0~1.6MPa	50~500mm	0~80°C	水及弱腐蚀性液体	GB/T 17241.6 GB/T 9113	GB/T 13927 AP1598

主要零部件材料 Main Parts and Components

零件名称	材料
管体	灰铸铁、球墨铸铁、铸钢
滤网	不锈钢
伸缩拉杆	碳钢镀锌
O型圈	丁腈橡胶

主要外形尺寸 Main Dimensions

DN(SY4P)	65	80	100	125	150	200	250	300	350	400	450	500
L	250	280	350	400	440	500	580	670	780	850	850	1000
H	198	210	250	305	358	450	503	578	598	618	693	765

DN(YSTF)	50	65	80	100	125	150	200	250	300	350	400
L	300	320	380	430	500	550	650	775	900	1025	1150
H	155	183	210	250	305	358	450	503	578	598	618
