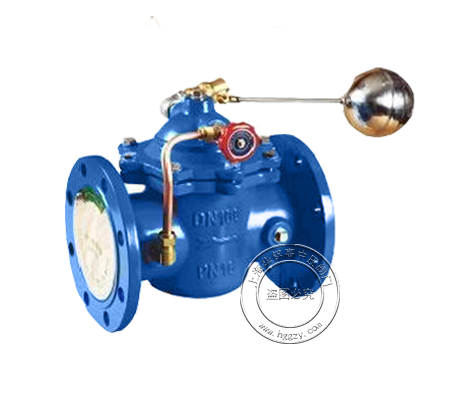

遥控浮球阀

产品简介：

100X遥控浮球阀主要安装于水池或高架水塔的进出处，能有效控制水箱液面，适时切断或打开浮球阀芯输入水流或阻止水流外泄。液位控制精准，不受水压干扰。该阀可随水池高度在任意位置安装，维护、调试、检验方便，密封可靠，使用寿命长。适用于工矿、企业、高层建筑的水箱、水池、水塔的自动供水系统。DN500（含DN500）以上采用活塞式结构。

工作介质：水

工作温度：0°C~80°C

主体材料：球墨铸铁

公称压力：1.0~2.5MPA

试验标准：GB/T13927

详细介绍
下载文档

性能特点 Property and Features

1.流体阻力小，其阻力系数与同长度的管段相等。

2.结构简单、体积小、重量轻。

3.紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

主要技术参数 Main Technical Parameters

公称压力	强度试验	密封试验	适用温度	适用介质	连接法兰	试验标准
1.0~2.5MPa	1.5倍公称压力	1.1倍公称压力	0~80°C	水	GB/T 1724 1.6、 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名称	材料(隔膜式)	零件名称	材料(活塞式)
阀盖	铸铁、球铁、铸钢、不锈钢	阀盖	铸铁、球铁、铸钢、不锈钢
压缩弹簧	硅锰钢	缸套	不锈钢
膜片压板	不锈钢	活塞	球铁、铜合金
膜片	丁晴橡胶	O型圈	丁晴橡胶
阀杆	不锈钢	阀杆	不锈钢
阀盘	球铁、铜合金	阀盘	球铁、铜合金
O型圈	丁晴橡胶	O型圈	丁晴橡胶
阀盘压板	铜合金	阀盘压板	铜合金
阀体	铸铁、球铁、铸钢、不锈钢	阀体	铸铁、球铁、铸钢、不锈钢
阀座	铜合金	阀座	铜合金

主要外形尺寸 Main Dimensions

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	200	203	216	241	292	330	356	495	622	698	787	914	978	978	1230
H	345	380	400	425	470	505	535	690	815	865	955	995	1045	1110	1286
