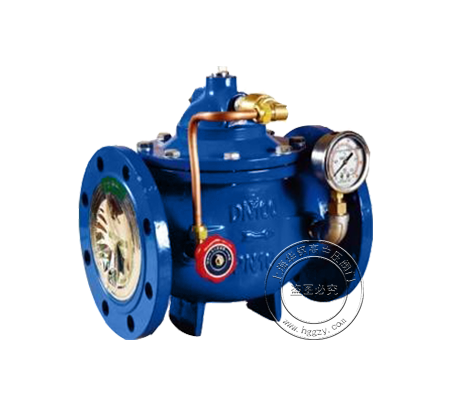

缓闭止回阀

产品简介：

300X缓闭式止回阀主要安装于高层建筑给水系统及其他给水系统的水泵出口处，在水泵启动与停止运转时能有效控制其开启和关闭速度，具有防止介质倒流、水锤及水击现象发生的功能。该阀集缓开、速闭、缓闭、消除水锤原理于一体，只需操作水泵的电机按钮，即可按操作规程自动实现启闭、流量大、压力损失小，可有效提高供水系统的安全可靠性。DN500（含DN500）以上采用活塞式结构。

工作介质：水

工作温度：0°C~80°C

主体材料：球墨铸铁

公称压力：1.0~2.5MPA

试验标准：GB/T13927

详细介绍
下载文档

性能特点 Property and Features

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8。

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20。

3、阀瓣关闭快速，水锤压力小。

4、水平或垂直管道均可使用，安装方便。

5、流道通畅、流体阻力小，动作灵敏、密封性能好。

6、阀瓣行程短、关阀冲击力小。

7、整体结构、简单紧凑、造型美观。

8、使用寿命长、可靠性高。

主要技术参数 Main Technical Parameters

公称压力	强度试验	密封试验	适用温度	适用介质	连接法兰	试验标准
1.0~2.5MPa	1.5倍公称压力	1.1倍公称压力	0~80°C	水	GB/T 1724 1.6、 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名称	材料(隔膜式)	零件名称	材料(活塞式)
阀盖	铸铁、球铁、铸钢、不锈钢	阀盖	铸铁、球铁、铸钢、不锈钢
压缩弹簧	硅锰钢	缸套	不锈钢
膜片压板	不锈钢	活塞	球铁、铜合金
膜片	丁晴橡胶	O型圈	丁晴橡胶
阀杆	不锈钢	阀杆	不锈钢
阀盘	球铁、铜合金	阀盘	球铁、铜合金
O型圈	丁晴橡胶	O型圈	丁晴橡胶
阀盘压板	铜合金	阀盘压板	铜合金
阀体	铸铁、球铁、铸钢、不锈钢	阀体	铸铁、球铁、铸钢、不锈钢
阀座	铜合金	阀座	铜合金

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	380	400	425	470	505	535	690

DN	250	300	350	400	450	500	600
L	622	698	787	914	978	978	1230
H	815	865	955	995	1045	1110	1286

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	380	400	425	470	505	535	690

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	380	400	425	470	505	535	690

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	380	400	425	470	505	535	690
