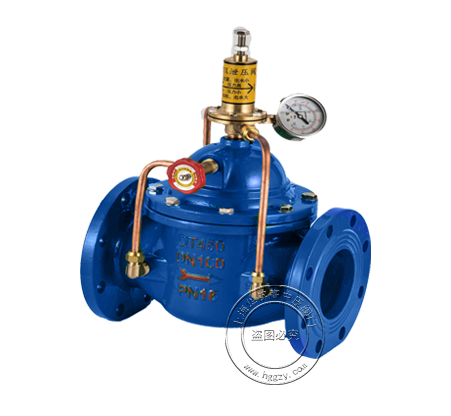

安全泄压阀

产品简介：

500X泄压/持压阀主要通过设定导阀将管线上超过导阀设定值之压力泄压释放，防止系统超压对管线和设备造成损坏。并可维持主阀上游供水压力于某一设定值上，保障主阀上游供水压力，维持消防供水系统主阀上游供水压力。该阀运行动作平稳，强度高，调节方便，使用寿命长。主要适用于高层建筑消防测试循环系统的泄压。DN500（含DN500）以上采用活塞式结构

工作介质：水

工作温度：0°C~80°C

主体材料：球墨铸铁

公称压力：1.0~2.5MPA

试验标准：GB/T13927

详细介绍
下载文档

性能特点 Property and Features

1、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。
2、关闭速度可调，消除压力波动。
3、隔膜传动机构将操作滞后现象减小到最小。
4、它可安装在任何位置，不用改变压力设定值或从管路上拆除就可进行维修和检查。

主要技术参数 Main Technical Parameters

公称压力	强度试验	密封试验	适用温度	适用介质	连接法兰	试验标准
1.0~2.5MPa	1.5倍公称压力	1.1倍公称压力	0~80°C	水	GB/T 1724 1.6、 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名称	材料(隔膜式)	零件名称	材料(活塞式)
阀盖	铸铁、球铁、铸钢、不锈钢	阀盖	铸铁、球铁、铸钢、不锈钢
压缩弹簧	硅锰钢	缸套	不锈钢
膜片压板	不锈钢	活塞	球铁、铜合金
膜片	丁晴橡胶	O型圈	丁晴橡胶
阀杆	不锈钢	阀杆	不锈钢
阀盘	球铁、铜合金	阀盘	球铁、铜合金
O型圈	丁晴橡胶	O型圈	丁晴橡胶
阀盘压板	铜合金	阀盘压板	铜合金
阀体	铸铁、球铁、铸钢、不锈钢	阀体	铸铁、球铁、铸钢、不锈钢
阀座	铜合金	阀座	铜合金

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	610	625	642	750	808	864	1135

DN	250	300	350	400	450	500	600
L	622	698	787	914	978	978	1230
H	1185	1325	1385	1445	1495	1580	1620
