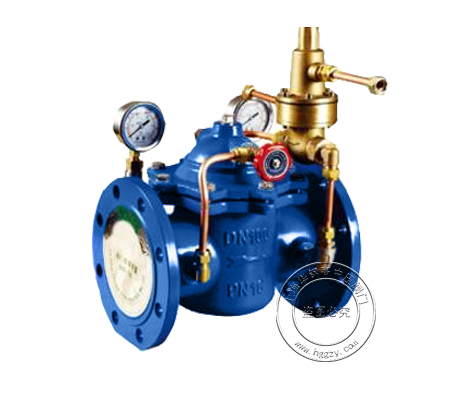

压差旁通平衡阀

产品简介：

800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提供系统的利用率，保持压差的精确恒定值，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全靠介质自身的压力差达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。

工作介质：水

工作温度：0°C~80°C

主体材料：球墨铸铁

公称压力：1.0~2.5MPA

试验标准：GB/T13927

详细介绍
下载文档

性能特点 Property and Features

1、无须另设专门的消防单独供水管网，大大地节约了建设成本和用水量。

2、阀门控制灵敏度高，安全可靠，调试简便，使用寿命长。

主要技术参数 Main Technical Parameters

公称压力	强度试验	密封试验	适用温度	适用介质	连接法兰	试验标准
1.0~2.5MPa	1.5倍公称压力	1.1倍公称压力	0~80°C	水	GB/T 1724 1.6、 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名称	材料
阀盖、阀盘	铸铁、球铁、铸钢、不锈钢
阀杆	不锈钢
O型圈	丁晴橡胶
阀盘压板	铜合金
阀体	铸铁、球铁、铸钢、不锈钢
阀座	铜合金

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	380	400	425	470	505	535	690

DN	250	300	350	400	450	500	600
L	622	698	787	914	978	978	1230
H	815	865	955	995	1045	1110	1286

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	380	400	425	470	505	535	690

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	380	400	425	470	505	535	690

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	380	400	425	470	505	535	690
