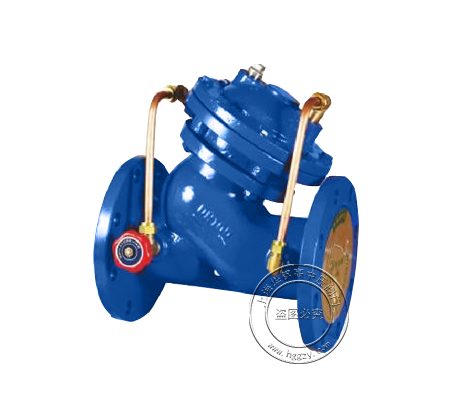

多功能水泵控制阀

产品简介：

JD745X隔膜式多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处，防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。秩序作水泵电机启闭按钮，阀门即可按水泵操作规程实现启闭，流量大，压力损失小。隔膜式适用于600口径以下的阀门

工作介质：水

工作温度：0°C~80°C

主体材料：球墨铸铁

公称压力：1.0~2.5MPA

试验标准：GB/T13927

详细介绍
下载文档

性能特点 Property and Features

1、有效地提高供水系统的安全可靠性。
2、缓开、速闭、缓闭消除水锤的技术原理一体化。
3、压力损失小，操作方便。

主要技术参数 Main Technical Parameters

公称压力	强度试验	密封试验	适用温度	适用介质	连接法兰	试验标准
1.0~2.5MPa	1.5倍公称压力	1.1倍公称压力	0~80°C	水	GB/T 1724 1.6、 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名称	材料(隔膜式)	零件名称	材料(活塞式)
阀盖	铸铁、球铁、铸钢、不锈钢	阀盖	铸铁、球铁、铸钢、不锈钢
压缩弹簧	硅锰钢	缸套	不锈钢
膜片压板	不锈钢	活塞	球铁、铜合金
膜片	丁晴橡胶	O型圈	丁晴橡胶
阀杆	不锈钢	阀杆	不锈钢
阀盘	球铁、铜合金	阀盘	球铁、铜合金
O型圈	丁晴橡胶	O型圈	丁晴橡胶
阀盘压板	铜合金	阀盘压板	铜合金
阀体	铸铁、球铁、铸钢、不锈钢	阀体	铸铁、球铁、铸钢、不锈钢
阀座	铜合金	阀座	铜合金

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200	250	300
L	205	216	241	292	330	356	500	605	698
H	293	328	364	418	481	543	673	792	927

DN	350	400	450	500	600	700	800	900	1000
L	787	762	864	914	1067	1300	1450	1650	1800
H	957	1188	1218	1256	1600	1750	1900	2100	2400

DN	50	65	80	100	125	150	200	250	300
L	205	216	241	292	330	356	500	605	698
H	293	328	364	418	481	543	673	792	927

DN	50	65	80	100	125	150	200	250	300
L	205	216	241	292	330	356	500	605	698
H	293	328	364	418	481	543	673	792	927

DN	50	65	80	100	125	150	200	250	300
L	205	216	241	292	330	356	500	605	698
H	293	328	364	418	481	543	673	792	927
