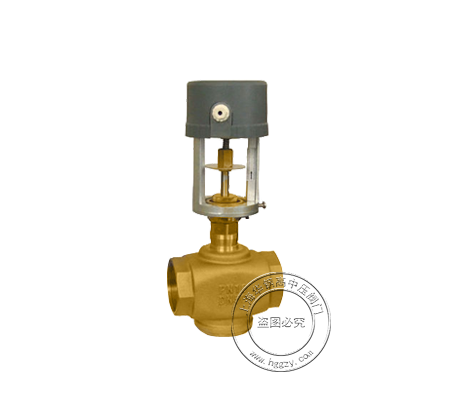

电动调节阀

产品简介：

电动调节阀是由作用力500N或1000N电动执行器与口径DN20-DN80调节阀体组合而成的系列电动调节阀，其广泛应用于空调、制水、采暖以及其它楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制温度、湿度、压力和节能的目的。

工作介质：冷/热水、蒸汽等

工作温度：0°C~120°C

主体材料：锻压黄铜、不锈钢（304）

公称压力：1.6MPA

试验标准：GB/T 13927 AP1598

详细介绍
下载文档

性能特点 Property and Features

1、执行器支架采用铸铝（表面经喷砂烤漆处理）成型，外壳用ABS工程塑料，体积小、重量轻。
2、执行器采用永磁同步可逆电机，具有过载保护功能，带限位开关，执行器自行停止。
3、执行器与阀体采用1/4-28UNF螺纹连接，可选配备自动装置，实现手动打开/关闭阀门。
4、介质温度较高时，阀体可选择散热型。
5、执行器设计符合IEC国际标准的规定。

主要技术参数 Main Technical Parameters

公称压力	公称通径	适用温度	适用介质	试验标准
1.6MPa	15~80mm	0~120°C	冷/热水、蒸汽	GB/T 13927 AP1598

主要零部件材料 Main Parts and Components

零件名称	阀体	密封垫
材料	锻压黄铜、不锈钢（304）	四氟填充，V型密封，弹簧自补偿

主要外形尺寸 Main Dimensions

DN	20	25	32	40	50	65	80
L	84	104	110	120	130	160	180
D	280	286	288	292	296	305	315
