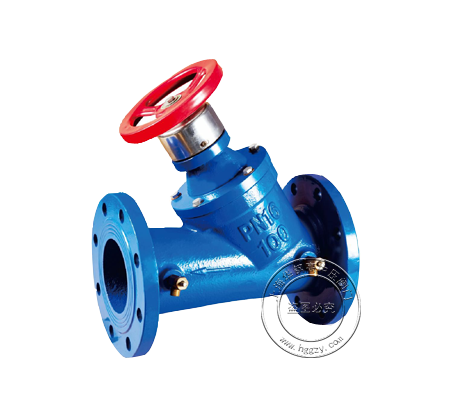

静态数字锁定平衡阀

产品简介：

静态平衡阀，是液体管路流量调节阀，其作用是方便、准确的调节流量，有效地解决管网系统中存在的冷热不均、水力失调的问题。它不但有良好的调节性能，而且有开度显示和开度功能，广泛用于供暖和空调系统及其他需要调节流量的液体管路系统。由于该阀上还设有流量测压小阀，可用于智能仪表进行一次性调试，将系统中总水量控制在合理范围内，达到管网平衡，因而节约能源显著。

工作介质：水、油等非腐蚀性液体

工作温度：0°C~120°C

主体材料：灰铸铁、球铁、不锈钢

公称压力：1.6MPA

法兰标准：GB/T 17241.6 GB/T 9113

试验标准：GB/T 13927 AP1598

详细介绍
下载文档

性能特点 Property and Features

1、理想的调节性能,优秀的截止功能。
2、线性流量特性，开度大时流量大，开度小时流量小。
3、阀体采用直流式结构，流体阻力小。
4、有开启百分比显示，开启圈与阀杆螺距的乘积，即为开度数值。
5、阀门进出口有测压小阀，与智能仪表用软管连接后，可以方便地测量出阀门前后的压差和通过阀门的流量。
6、密封面采用聚四氟乙烯，密封性能好，寿命长。

主要技术参数 Main Technical Parameters

公称压力	公称通径	适用温度	适用介质	法兰标准	试验标准
1.6MPa	15~400mm	0~120°C	水、油等非腐蚀性液体	GB/T 17241.6 GB/T 9113	GB/T 13927 AP1598

主要零部件材料 Main Parts and Components

零件名称	阀体、阀盖	阀杆	阀瓣	密封垫
材料	灰铸铁、球铁、铸钢	不锈钢	球墨铸铁	四氟垫圈

主要外形尺寸 Main Dimensions

DN	15	20	25	32	40	50	65	80
L	108	117	127	140	165	203	216	241
D	105	105	115	120	165	165	190	250

DN	100	125	150	200	250	300	350	400
L	292	330	356	495	622	698	787	914
D	274	350	368	395	433	475	520	570

DN	15	20	25	32	40	50	65	80
L	108	117	127	140	165	203	216	241
D	105	105	115	120	165	165	190	250

DN	100	125	150	200	250	300	350	400
L	292	330	356	495	622	698	787	914
D	274	350	368	395	433	475	520	570

DN	15	20	25	32	40	50	65	80
L	108	117	127	140	165	203	216	241
D	105	105	115	120	165	165	190	250

DN	100	125	150	200	250	300	350	400
L	292	330	356	495	622	698	787	914
D	274	350	368	395	433	475	520	570

DN	15	20	25	32	40	50	65	80
L	108	117	127	140	165	203	216	241
D	105	105	115	120	165	165	190	250

DN	100	125	150	200	250	300	350	400
L	292	330	356	495	622	698	787	914
D	274	350	368	395	433	475	520	570
