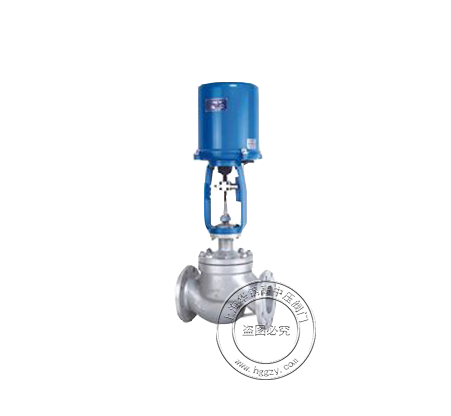

动态平衡电动调节阀

产品简介：

动态平衡电动调节阀主要适用于暖通空调系统末端空调设备（如空调、新风机组、空调处理器）的温度控制，在系统负荷波动较大的变流量系统中优势更明显。同时，一种新型的水力系统——全面平衡的水力系统也在暖通空调工程中得到越来越广泛的应用。全面平衡的水力系统一般通过动态平衡电动调节阀调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态的平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性

工作介质：冷/热水、50%乙二醇、蒸汽

工作温度：0°C~120°C

主体材料：球墨铸铁、不锈钢（304）

公称压力：1.6MPA

试验标准：GB/T 13927 AP1598

详细介绍
下载文档

性能特点 Property and Features

1、流体对阀芯作用方向都处于流开状态，故工作稳定性好。

2、除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。

3、伺服放大器采用深度动态负反馈，可提高调节精度。

4、电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。

5、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。

6、节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。

主要技术参数 Main Technical Parameters

公称压力	公称通径	适用温度	适用介质	试验标准
1.6MPa	25~350mm	0~120°C	冷/热水、50%乙二醇、蒸汽	GB/T 13927 AP1598

主要零部件材料 Main Parts and Components

零件名称	阀体、阀座	阀瓣	阀杆
材料	球墨铸铁	黄铜	不锈钢

主要外形尺寸 Main Dimensions

DN	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
D	335	325	385	395	405	565	550

DN	125	150	200	250	300	350
L	400	480	533	622	700	810
D	585	625	755	955	1145	1275

DN	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
D	335	325	385	395	405	565	550

DN	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
D	335	325	385	395	405	565	550

DN	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
D	335	325	385	395	405	565	550
