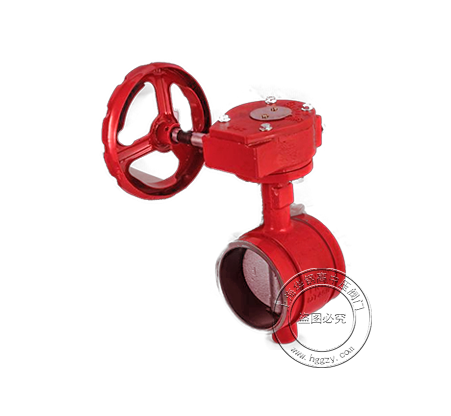

沟槽信号蝶阀

产品简介：

沟槽消防专用信号蝶阀，顶部设有阀门闭电信号装置，当阀门被误关闭20%（全开的1/4）时，电信号装置便输出被误关闭的信号到消防控制中心，所以此蝶阀是消防自动喷水灭火系统的最佳配备产品。同时阀门采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响

工作介质：水、泡沫混合液

工作温度：0°C~80°C

主体材料：球墨铸铁

公称压力：0.6~1.6MPA

符合GB5135.6 有CCC认证

详细介绍
下载文档

性能特点 Property and Features

1、涡轮沟槽信号蝶阀结构紧凑、体积小、重量轻、操作灵活、维修方便。

2、密封性能可靠、b不受介质注射限制（双向密封）。

3、过流面积大、流阻系数小、流通能力大。

4、蝶板采用整体包胶抗老化、抗辐射、经久耐用。

3、应用：消防系统管网需要截断介质的地方。

主要技术参数 Main Technical Parameters

型号规格	额定工作压力	强度试验压力	适用介质	介质温度	开关触点容量
DN50-300	1.2MPA	4.8MPA	水、泡沫混合液	0-80°C	DC24V 0.5A

主要零部件材料 Main Parts and Components

零件名称	阀体、阀盖、闸板、铁芯	阀板	阀门
材料	球墨铸铁	EPDM/NBR橡胶	环氧树脂
