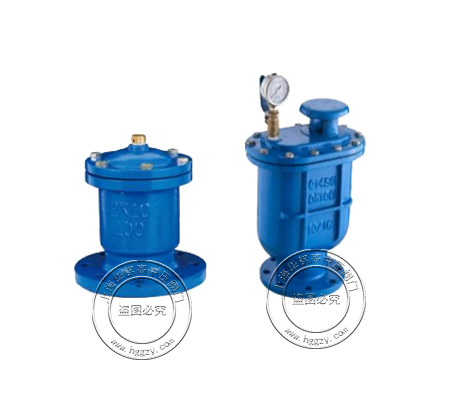

法兰排气阀

产品简介:

排气阀,分为单双口排气阀和复合式排气阀。主要安装在泵出口处及送配水管线中,用以排除集积在管中的空气,提高管线及水泵的使用效率。广泛应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。


工作介质:水及弱腐蚀性液体

工作温度:0°C~80°C

主体材料:球墨铸铁

公称压力:1.0~2.5MPA

  • 详细介绍
  • 下载文档

性能特点 Property and Features

1、排气阀适用于温度不超过100°C的水,热水管道上使管道内的空气全部排出。
2、安装双口排气阀,底下一定要安装一直保护阀门、球阀以免检测停水。
3、如需方求本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
4、应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调等管道排气。

主要技术参数 Main Technical Parameters

公称压力 公称通径 适用温度 适用介质 法兰标准 试验标准
1.0~2.5MPa 15~200mm 0~80°C 水及弱腐蚀性液体 GB/T 17241.6
GB/T 9113
GB/T 13927
AP1598

主要零部件材料 Main Parts and Components

阀体、阀盖 浮球、活塞 垫圈环、顶塞
灰铸铁、球墨铸铁 不锈钢 丁晴橡胶

主要外形尺寸 Main Dimensions

DN复合排气阀 25 32 50 80 100 150
L 280 280 360 400 465 537
H 330 330 475 552 623 686

DN单双口排气阀 25 32 40 50 80 100
L 115 140 150 165 200 220
H 245 245 245 325 410 440
