浮动式球阀

产品简介：

设计与制造: GB12237

结构长度：GB12221

法兰尺寸：GB9113 JB79

压力-温度：GB/T13927 JB/T9091

试验-检验：GB9131

详细介绍
下载文档

执行标准 Administer Standard

设计规范
Design Spec 结构长度
Face To Face 法兰尺寸
Flange Dimension 试验-检验
Test and Check 压力-温度
Presure-Temp.

GB12237 GB12221 GB9113 JB79 GB9131 GB/T13927
JB/T 9091

设计规范 Design Spec	结构长度 Face To Face	法兰尺寸 Flange Dimension	试验-检验 Test and Check	压力-温度 Presure-Temp.
GB12237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T 9091

压力试验 Pressure Test

公称压力 Nominal Pressore	强度试验 Shell Test	水密封试验 Water Seal Test	气密封试验 Air Seal Test
1.6	2.4	1.8	0.4-0.7
2.5	3.8	2.8
4.0	6.0	4.4

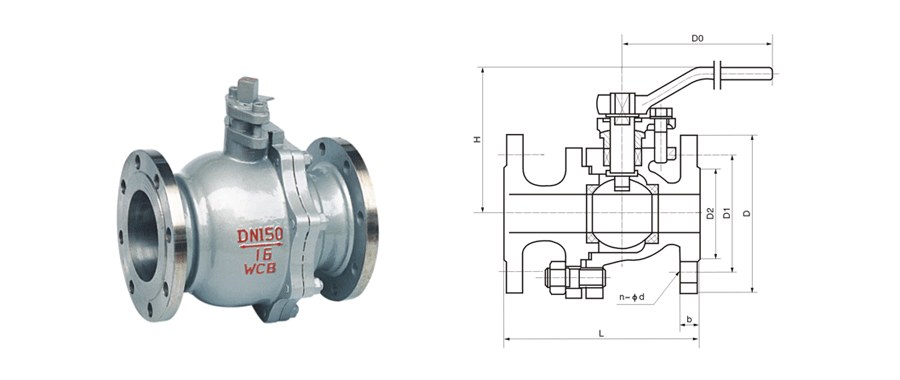

主要外形尺寸 Main Dimensions

1.6MPa	DN	L	D	D1	D2	b	N-d	H	D0
凸面法兰 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	16	4-18	170	350
	65	220	180	145	120	18	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	4-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-18	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200
