球阀和旋塞阀是同一个类型的阀门,但是作用却有所差异，今天上海球阀厂家华钢阀门为您讲述球阀的分类和作用，球阀是用带圆形通孔的球体作为启闭件,球体由阀杆带动,并绕阀杆的轴线作旋转运动,以实现启闭动作。球阀在管路上主要做切断、分配和改变介质流动方向用。球阀具有结构简单、密封可靠、启闭迅速、适用范围广(可用于大小口径和高、低压的各种管道),并具有维修和操作方便等优点,因此,近年来迅速发展成为种使用最为常见的阀门。

      球阀按结构形式可分为浮动球球阀、固定球球阀和弹性球球阀。

(1)浮动球球阀
      球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。
浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。

(2)固定球球阀
        球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在球体的上、下轴上装有轴承,操作扭矩小,适用于高压和大口径的阀门。

       为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,即在密封面间压注特制的润滑油,以形成一层油膜,既增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。

(3)弹性球球阀
       球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体胀开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作转矩。

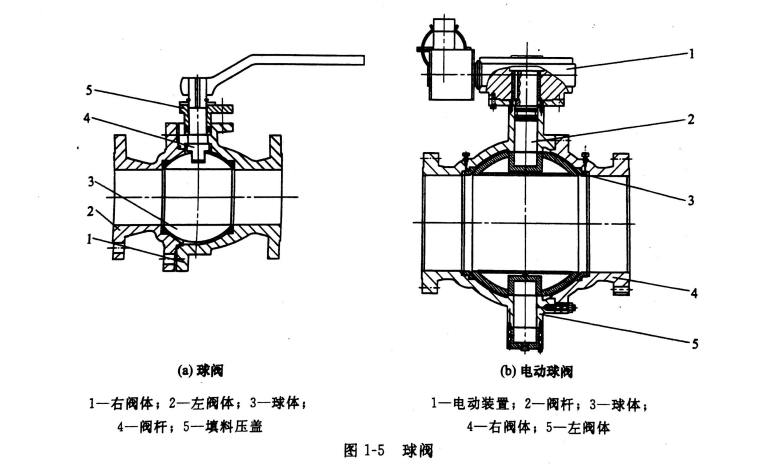

       球阀按其通道位置可分为直通式、三通式和直角式。后两种球阀用于分配介质与改变介质的流向(图1-5)。
